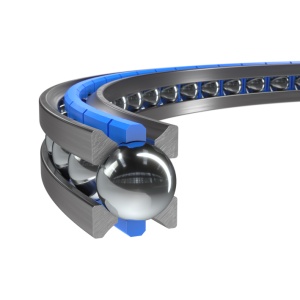

钢丝跑道轴承（Wire race bearings）

钢丝滚道轴承也可以叫做钢丝跑道轴承、钢丝轴承。作为一种新型非标准轴承，具有重量轻、回转精度高等优点。既可以承载轴向力，又可以承载径向力的能力,已经较为广泛的应用于大载荷，低惯量，大口径轴承的支撑中。

滚珠式滚动轴承这是应用在针织大圆机中简单的种滚动轴承结构。针筒座齿轮由排放在大台面凹槽中的组滚动体支撑运转，径向靠圆柱面
定位。这种结构的滚动体和齿轮既可采用润滑脂润滑，也可以采用油浴润滑。当然，后者更有利于机器的高速低噪和良好运动精度的保持。这种轴承的优点是结构简单，制造和安装成本低。与下述即将介绍的钢丝跑道式滚动轴承相比，其缺点是耐磨性稍差。
钢丝跑道式滚动轴承是现代针织大圆机中应用得多和成熟的类支承结构。它的点是占用的横截面积很小。有公制和英制两种截面。一般来
说，钢球与钢球之间采用尼龙隔离带隔开。当机器运转时，钢球沿着四个角的四根钢丝在固定的圆周跑道上滚动。细小的截面使得这种支承结构在机器中可以被设计得非常精巧。钢丝跑道轴承的优点是适合于大直径旋转和要求能耗低的机器，这正好满足了针织大圆机的传动要求。
钢丝跑道轴承典型的结构是三块实体包围式的结构。它一般由固定的大台面主体，活动的针筒座齿轮及压紧环三块实体将正方形截面的钢
丝跑道轴承包围在中间。假如以正方形截面中的钢球作为此结构的中心，那么根据压紧环相对于钢球和针筒中心的安放位置不同，这种支承结构又可分为：上内侧压环式；上外侧压环式；下内侧压环式；下外侧压环式四种形式。
但是，从调整和更换钢丝跑道轴承的方便性来说，它是前述所有三块实体包围式钢丝跑道轴承结构中的特例。此结构不但调整钢丝跑道轴
承的间隙非常方便，只要松开螺钉，更换垫片的厚度即可。而且，在需要更换钢丝跑道轴承的时候，无需拆任何其它零件就可以轻而易举地将
压紧环卸下来，并快速地重新安装好新的钢丝跑道轴承。
